Emotron TSA

Softstarters

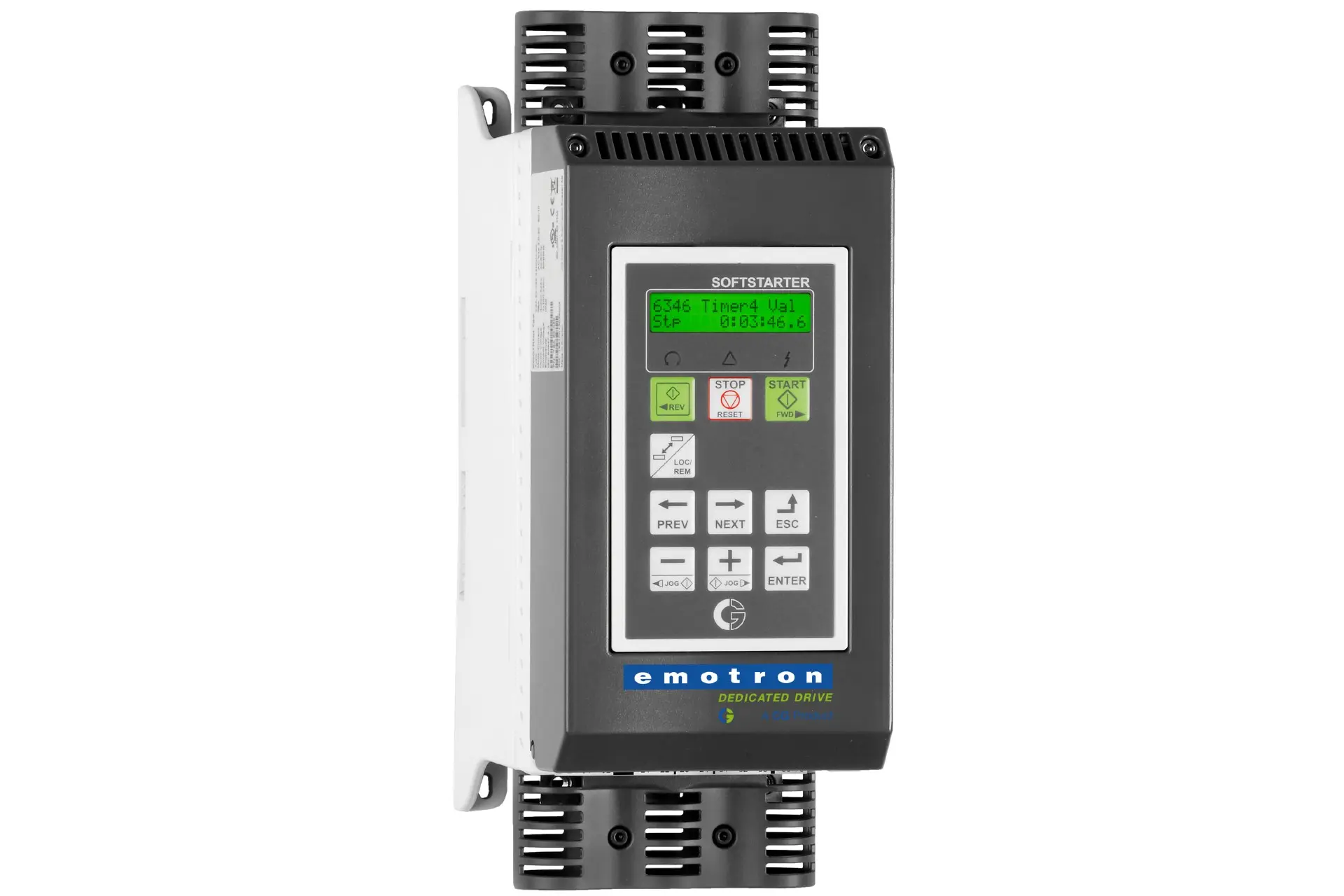

Emotron TSA

Krachtige nieuwe softstarters voorkomen schade en besparen energie

CG Drives & Automation presenteert een nieuwe serie Emotron TSA-softstarters van 5,5 tot 1000 kW (16-960 A en 200-690 V). Het assortiment omvat de nieuwe bouwvormen TSA 5 en 6 voor de hoogste vermogens (470-960 A). Ze zijn ontworpen met het oog op bedrijfszekerheid en energie-efficiëntie en beschikken standaard over veel ingebouwde functies voor veiligheid en beveiliging, zoals thermische motorbeveiliging, thermistoringang en bypasscontactor.

Starten, stoppen en beschermen

Softstarters van Emotron TSA brengen motorbesturing naar een nieuw niveau. Voorzien van de functies gecontroleerd starten, intelligente belastingsmonitor en geavanceerde stops afhankelijk van uw toepassing, verpakt in een robuust en compact ontwerp. De softstarter is ontwikkeld voor toepassingen met pomp, ventilator, compressor, blower, breker, transportband, molen, menger en zaagmachine.

Over

Nominaal vermogen 5,5 – 1.000 kW
Voedingsspanning
200 – 525 V, 3-fase
200 – 690 V, 3-fase
Besturingsvoeding 100 – 240 V, 1-fase
Nominale stroom 16 – 960 A
Beschermingsklasse:
IP20, NEMA Type Open
Goedkeuringen CE, uULus, DNV, EAC

Lagere kosten door soepel starten
Het motorkoppel kan het best worden aangepast door de stroom in alle drie de fasen te regelen. Regeling met 3-fases zorgt voor een symmetrische en uitgebalanceerde stroomsterkte zonder de nadelen van extra energieverlies, geluid en trillingen, die normaal wel bij 2-fase softstarters optreden.

De Emotron TSA-softstarters beschikken over 3-fase besturing, gecombineerd met geavanceerde algoritmes voor koppelbesturing. Conventionele softstarters gebruiken een vooraf gedefinieerde spanningshelling om de start te regelen. Met Emotron TSA wordt het werkelijke motorkoppel continu berekend en geregeld op basis van de vereisten van de toepassing. Deze koppelbesturing zorgt voor een zeer soepele start met constante acceleratie. De koppelbesturing verlaagt de inschakelstroom nog verder tot 30%. U kunt kleinere zekeringen en goedkopere kabels gebruiken, waardoor u profiteert van lagere installatie- en energiekosten. De soepele start leidt ook tot minder mechanische belasting, verbeterde procesregeling en lagere onderhoudskosten.

Procesbeveiliging en maximale efficiëntie
Een ingebouwde belastingsmonitor beschermt uw machine en proces tegen kostbare stilstandtijd, beschadiging van apparatuur en defecten. De monitor reageert onmiddellijk als een breker vastgelopen is, een pomp droogloopt, een compressor stationair draait of een ventilator inefficiënt werkt vanwege een verstopt filter. Dat kan omdat het gebruikte motorkoppel continu wordt berekend. Bij elke afwijking van de door u geselecteerde belastingsniveaus wordt er een waarschuwing gegeven of wordt de apparatuur snel en gelijkmatig gestopt.

De werkelijke belasting kan op afstand worden weergegeven via een analoge of veldbuscommunicatie-uitgang. De monitor kan ook worden gebruikt om te bepalen wanneer een proces voltooid is, bijvoorbeeld wanneer het kernniveau voor viscositeit precies goed is bij een mengproces. U kunt vertrouwen op een efficiënte en betrouwbare werking, beveiligd tegen schade en onderbrekingen.

Bescherm uw motor
Alle Emotron TSA softstarters zijn standaard voorzien van een PTC-thermistoringang die thermische beveiliging van de motor biedt. De geïsoleerde thermistoringangen voldoen aan DIN 44081/44082. Daarnaast kunnen er tot 6 PT100-temperatuursensoren op de softstarter worden aangesloten. De software van de softstarter heeft ook een eenvoudig te gebruiken functie voor thermische I2t-beveiliging van de motor.

Slim stoppen – soepel of snel
Emotron TSA biedt efficiënte oplossingen, zowel voor soepel als voor snel stoppen. Het lineair stoppen van een pomp betekent geen risico van waterslag, en dat zonder dure, door de motor geregelde kleppen. De ingebouwde remfunctie zorgt dat molens en zaagmachines snel kunnen stoppen zonder het gebruik van mechanische remmen.

Werking bij lage snelheid en kruipsnelheid
Naast het op- en afbouwen van de snelheid tussen het stationaire en het nominale motortoerental bieden de Emotron TSA-softstarters werking bij een laag toerental zowel voorwaarts als achterwaarts zonder extra hardware. Vooruit of achteruit met lage of kruipsnelheid kan praktisch zijn voor het uitlijnen van een belasting of om de motor bij lage toerentallen te laten draaien voor test- of onderhoudsdoeleinden. Voorbeelden van toepassingen waarbij een lage of kruipsnelheid nuttig is, zijn het laden/lossen van centrifuges of mengers, of het plaatsen van transportbanden.

Compacte afmetingen
De Emotron TSA-softstarters zijn de kleinste in hun klasse. Ze hebben een compact, maar toch gebruiksvriendelijk ontwerp door de ruimtebesparende constructie en unieke by-passontwerp.

Real-time klok en programmeermodules
De Emotron TSA-softstarter heeft ingebouwde programmeermodules, zoals logische functies, comparatoren, SR Flip-Flops, tellers en timers. Dit biedt u de mogelijkheid om de functionaliteit geheel aan te passen aan uw vereisten. Een real-time klok geeft informatie over de werkelijke datum en tijd. De real-time informatie wordt gebruikt voor tijdsregistratie in het gebeurtenislog en om voorgeprogrammeerd starten en stoppen op een bepaalde dag en tijd mogelijk te maken.

Eenvoudig te installeren en te gebruiken
De installatie is snel en rendabel, omdat geen andere apparatuur vereist is. Alles wat u normaal gesproken nodig hebt, zit in de Emotron TSA-eenheid. We hebben diverse opties waarmee u de functionaliteit van de softstarter aan uw behoeften kunt aanpassen, zodat u het product optimaal benut.

Meertalig bedieningspaneel voorzien van toetsen met één functie en kopieerfunctie
De Emotron TSA-softstarters zijn bedoeld voor algemene toepassingen en hebben daarom standaard een meertalige displayeenheid. Het bedieningspaneel heeft een eenvoudig te gebruiken menusysteem en speciale toetsen voor menu’s en starten/stoppen.

Opties voor extra functionaliteit
We hebben diverse opties waarmee u de functionaliteit van de Emotron TSA aan uw behoeften kunt aanpassen, zodat u het product optimaal benut.

Extern bedieningspaneel
Het externe bedieningspaneel wordt gebruikt om het bedieningspaneel van de softstarter naar de voorkant van een paneeldeur of regelkastje te verplaatsen. De maximale afstand tussen de softstarter en het externe bedieningspaneel bedraagt drie meter.

Communicatie
Communicatie-opties zijn onder meer veldbuscommunicatie via Profibus DP en DeviceNet, industriële Ethernet-communicatie via Modbus/TCP, EtherCAT en Profinet met 1 of 2 poorten, en seriële communicatie via USB of met het RS485/Modbus RTU-protocol (RS232 is standaard ingebouwd).

Motorbeveiliging
Er kunnen PTC- en PT100-sensoren worden aangesloten om de motortemperatuur te controleren en procesfeedback zonder zender te geven. Er kunnen tot 6 PT100-sensoren worden aangesloten.

Extra digitale I/O (3+3)
Extra digitale I/O-prints met 3 digitale ingangen + 3 relaisuitgangen per print. Max 2 prints.

EmoSoftCom
PC-software voor in gebruik nemen, documenteren en loggen van toepassingen.
