In deze waterstofproductiefaciliteit in Duitsland werd een alternatief voor de gebruikelijke thyristoroplossing gevonden met behulp van de modulaire omvormeroplossingen voor groene energie van Emotron. Een oplossing met het Active Front End (AFE) en de DC/DC-converterunit (DCU) van Emotron biedt de waterstofproducerende eenheden veel meer flexibiliteit, terwijl de netstoringen zeer laag blijven.

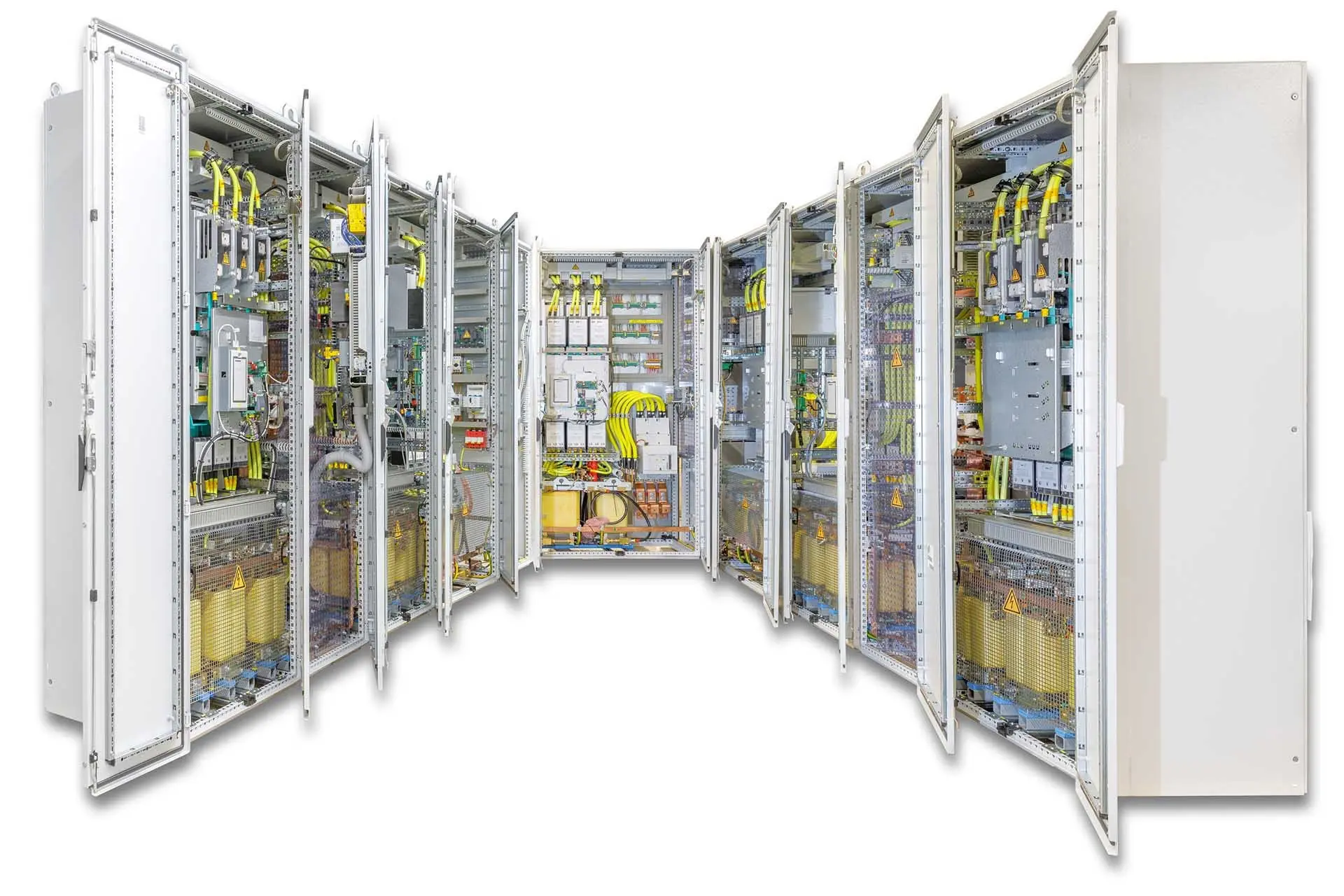

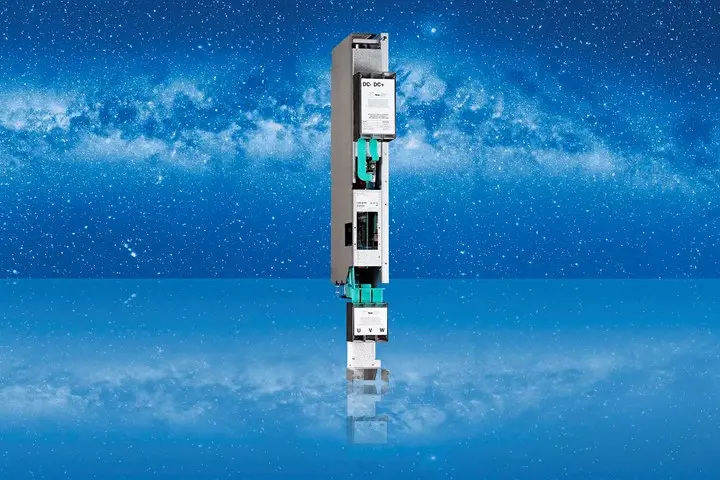

De twee kasten die op maat zijn gemaakt voor de productie-eenheid bevatten elk Power Electronic Building Blocks (PEBB’s). De slimme elektronische componenten zien er bijna identiek uit, maar dienen zeer verschillende doelen. Sommige zijn uitgerust met actieve front-end technologie en andere zijn DC-besturingseenheden.
Hoewel de kastconverteroplossing onlangs is aangepast aan de waterstofproductiefaciliteit, heeft deze een hoge technische gereedheid (TRL). De afzonderlijke bouwstenen van deze producten worden al jaren gebruikt voor vele projectkastinstallaties.
De totale oplossing bestond uit producten van Emotron;
1x AFR69-2100
2x DCU69-1500
CG Drives & Automation heeft uitgebreide toepassingskennis van het gebruik van zijn omvormermodules voor een breed scala aan hybride elektrische en hernieuwbare energiedoeleinden en past zich aan specifieke toepassingsbehoeften aan.
In dit geval werd de constructie van de kast aangepast en compact gemaakt om in de omgeving te passen. Aangezien de convertermodules van Emotron over het algemeen bidirectionele energiestromen mogelijk maken, was de toevoeging van diodes nodig om ervoor te zorgen dat de waterstofproducerende eenheden niet konden worden omgevormd tot brandstofcellen die energie opwekken.
De flexibele modules van Emotron bieden een groot aantal opties en deze oplossing is gebaseerd op ultraslanke watergekoelde voedingsmodules. Zelfs de speciale diodes zijn watergekoeld. Warmteverliezen worden eenvoudig opgevangen met een warmtewisselaar en er is geen actieve koeler nodig. Gezien de containeromgeving van veel waterstofproducerende eenheden zijn warmteverliezen moeilijk op een andere manier op te vangen.
In tegenstelling tot een thyristoroplossing, die mogelijk niet goed werkt in zwakke netten met spanningsfluctuaties, biedt de modulaire omvormeroplossing van Emotron een indrukwekkende flexibiliteit. “Met deze innovatieve oplossing hebben we geen stijf elektriciteitsnet nodig. De oplossing van Emotron maakt grote spanningsfluctuaties en een veel kleinere kortsluitcapaciteit mogelijk, terwijl de netverstoring te allen tijde minder dan 5% bedraagt”, aldus Göran, Product Manager van Green Power Solutions bij CG Drives & Automation.
